Project

Vlakkelichtkoepel besturing

Energiezuinige besturingsprint die vlakke lichtkoepels opent en sluit, met automatische regen- en accubeveiliging.

Juni 2026
STM32 PCB Embedded 433 MHz

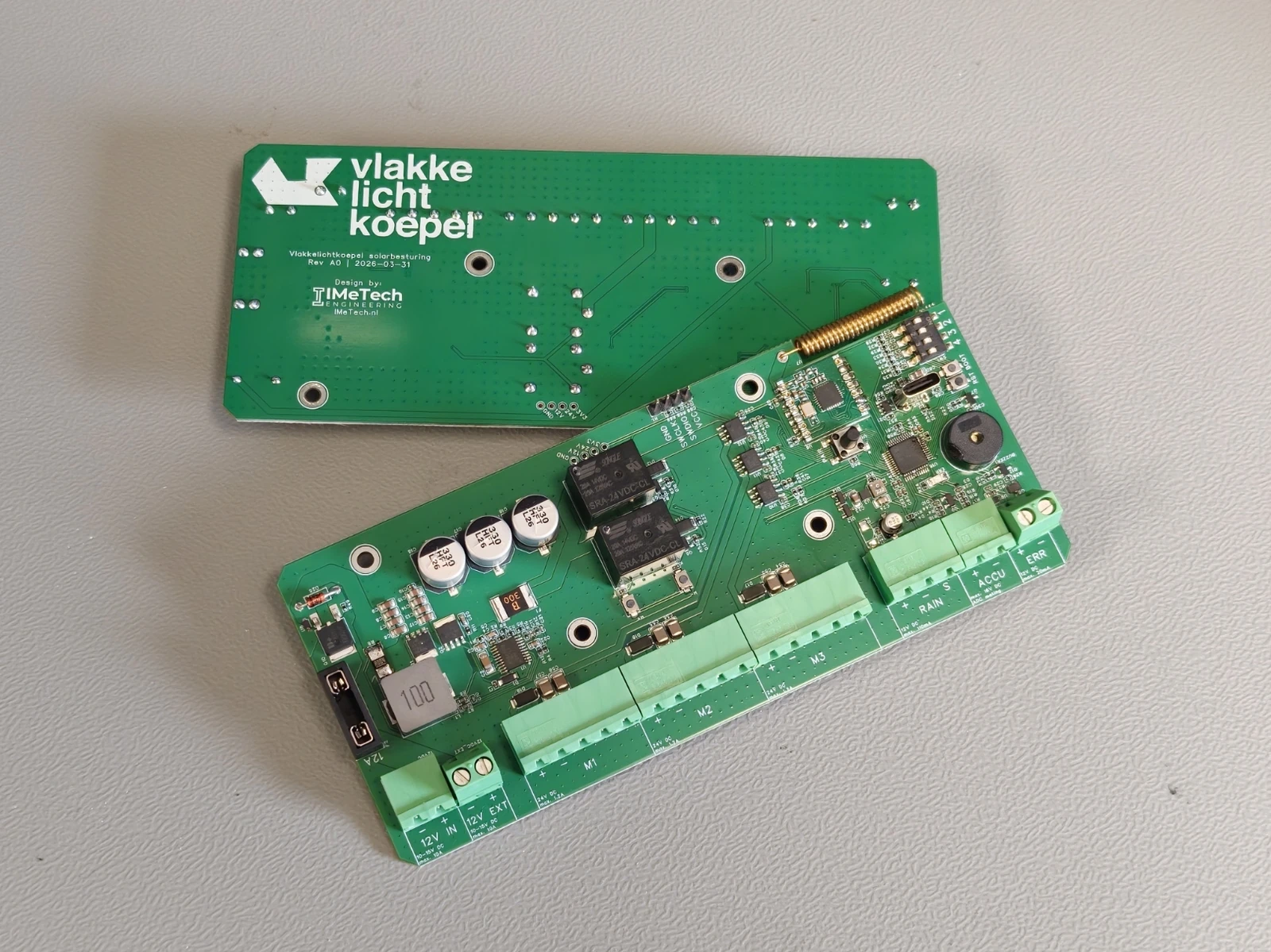

De vlakkelichtkoepel besturing is ontwikkeld als vervanger voor een bestaand besturingssysteem dat te veel energie verbruikte voor solar-toepassingen. De print regelt het openen en sluiten van vlakke lichtkoepels via de motoren en is geschikt voor zowel netgevoede als accu-aangedreven installaties — met één uniform ontwerp voor eenvoudige assemblage en voorraad.

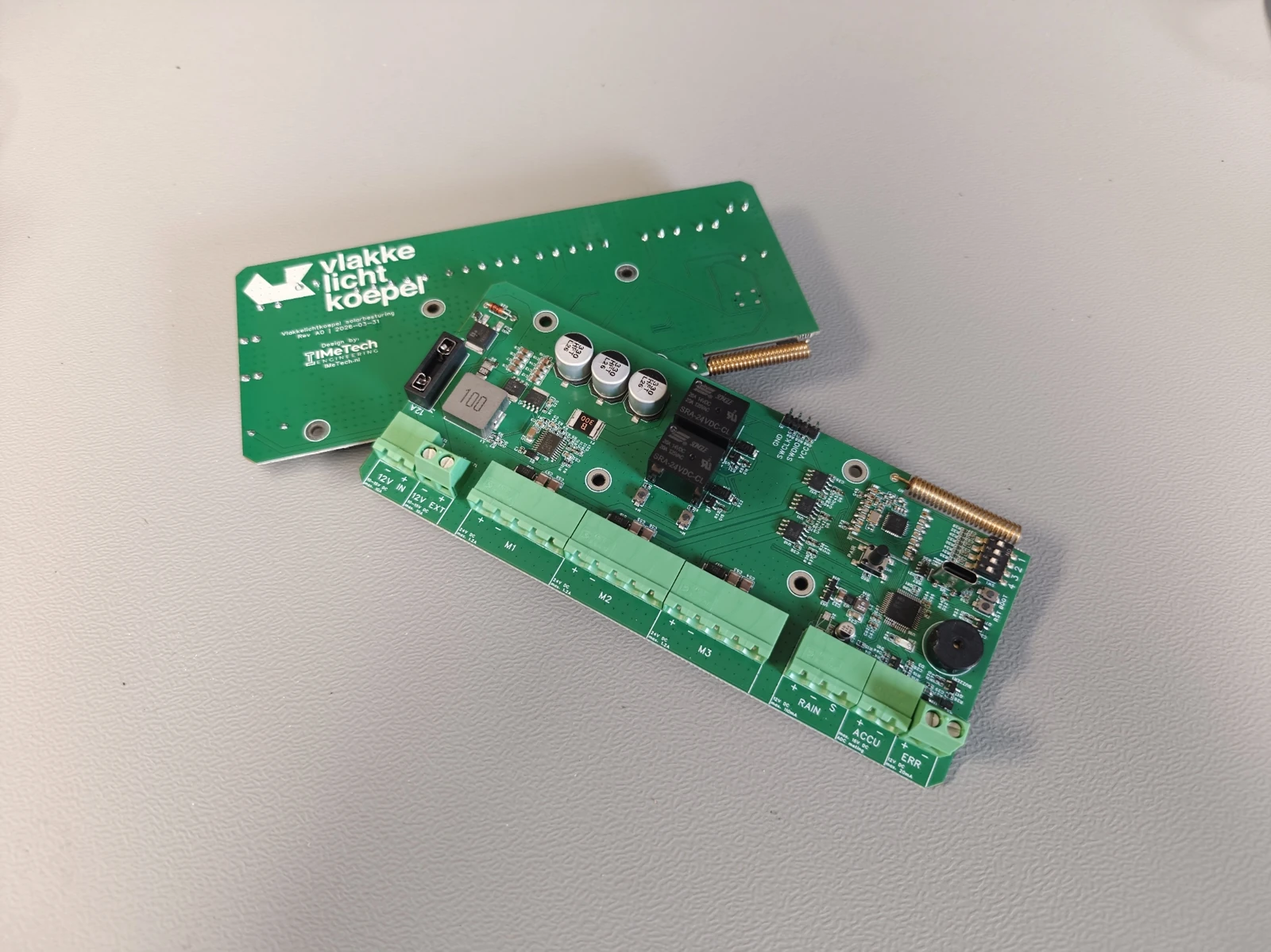

De hardware is opgebouwd rond een STM32-microcontroller met 12 V ingang, interne boost naar 24 V voor de motoren en aparte laagspanningsrails voor logica en RF. Tot drie motoren kunnen parallel worden aangestuurd. Een regensensor sluit de koepel automatisch bij neerslag, terwijl accubewaking voorkomt dat de accu te ver ontlaadt. Per motorkanaal meet een stroomsensor overbelasting, blokkades en scheefstand.

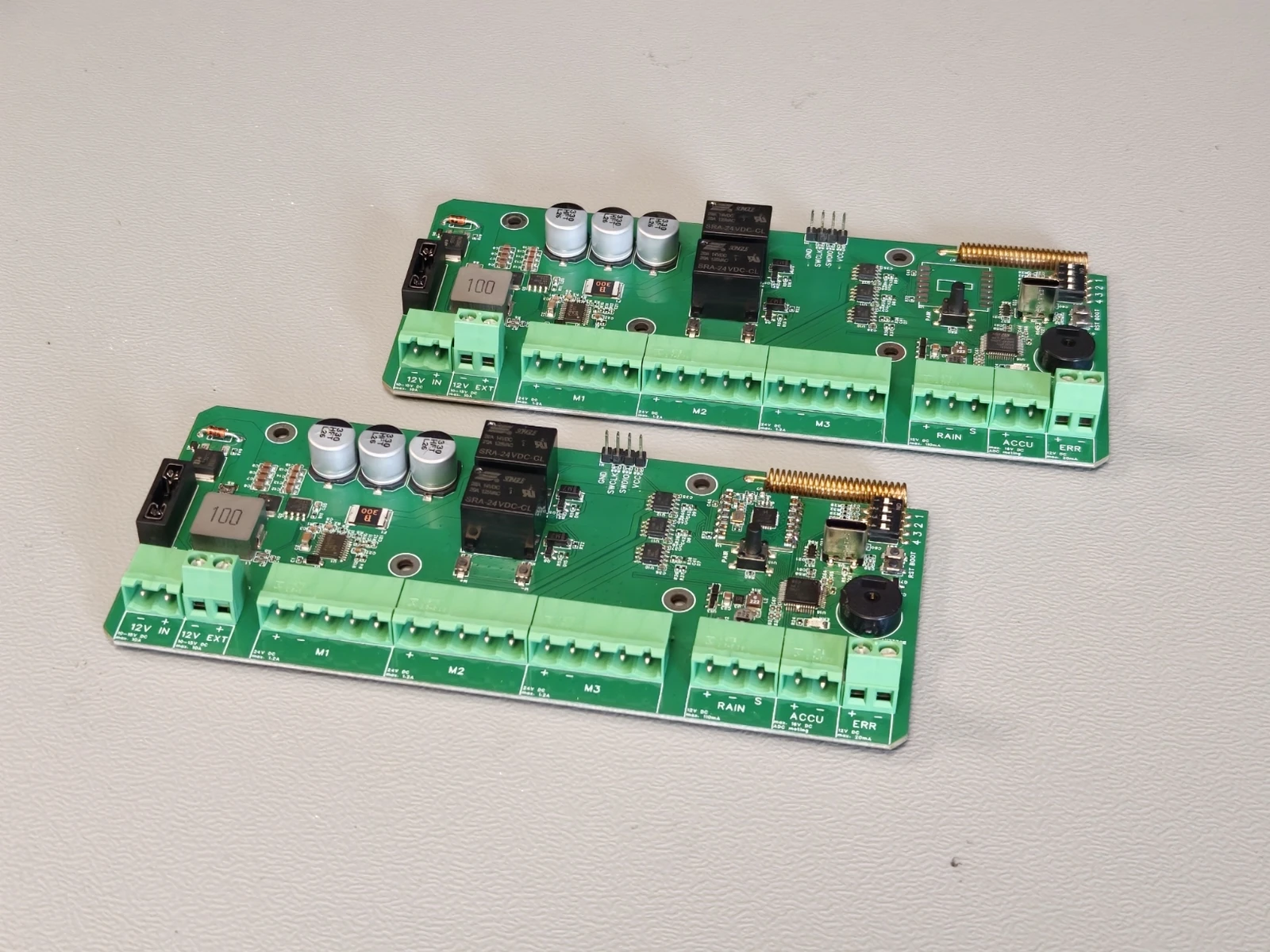

Bediening kan via 433 MHz afstandsbediening, lokale paneelknoppen of volledig automatisch via de veiligheidslogica. Na inactiviteit gaat de print in een diepe slaapstand met laag verbruik. DIP-schakelaars configureren het aantal motoren en de gevoeligheid van de stroombewaking. Buzzer en status-LED geven directe terugkoppeling bij bediening en fouten.

IMeTech realiseerde het volledige traject: van specificatie en PCB-ontwerp tot firmware, productiebestanden en oplevering inclusief datasheet en installatiehandleiding. Het resultaat is een compacte, energiezuinige besturing die betrouwbaar werkt in de praktijk en eenvoudig te installeren en onderhouden is.

Voor wie is dit interessant?

Deze besturing is interessant voor eigenaren en installateurs van gebouwen met vlakke lichtkoepels, vooral wanneer die op zonne-energie of een accu draaien en energieverbruik dus telt. Ook wie op zoek is naar één uniforme oplossing voor zowel netgevoede als accu-aangedreven installaties heeft hier iets aan: minder varianten in voorraad en een eenvoudiger installatieproces, of dat nu voor nieuwbouw of vervanging van een verouderd systeem is.

Wat maakt dit bijzonder?

Bijzonder aan deze besturing is hoe zelfstandig hij werkt. Bij regen sluit de koepel automatisch, de accu wordt bewaakt zodat die niet te diep ontlaadt, en per motor houdt een stroomsensor blokkades of scheefstand in de gaten. Bediening kan via afstandsbediening, paneelknoppen of volledig automatisch, en na een periode van rust schakelt de print zelf over naar een zuinige slaapstand — zonder dat daar iemand op hoeft te letten.
