Besturingskasten voor Luchtkwaliteitsmeting
Vijf complete besturingspanelen voor ammoniak en CO2 monitoring met WAGO PLC, sensoren, webvisualisatie en custom PCB ontwerp.
Projectbeschrijving

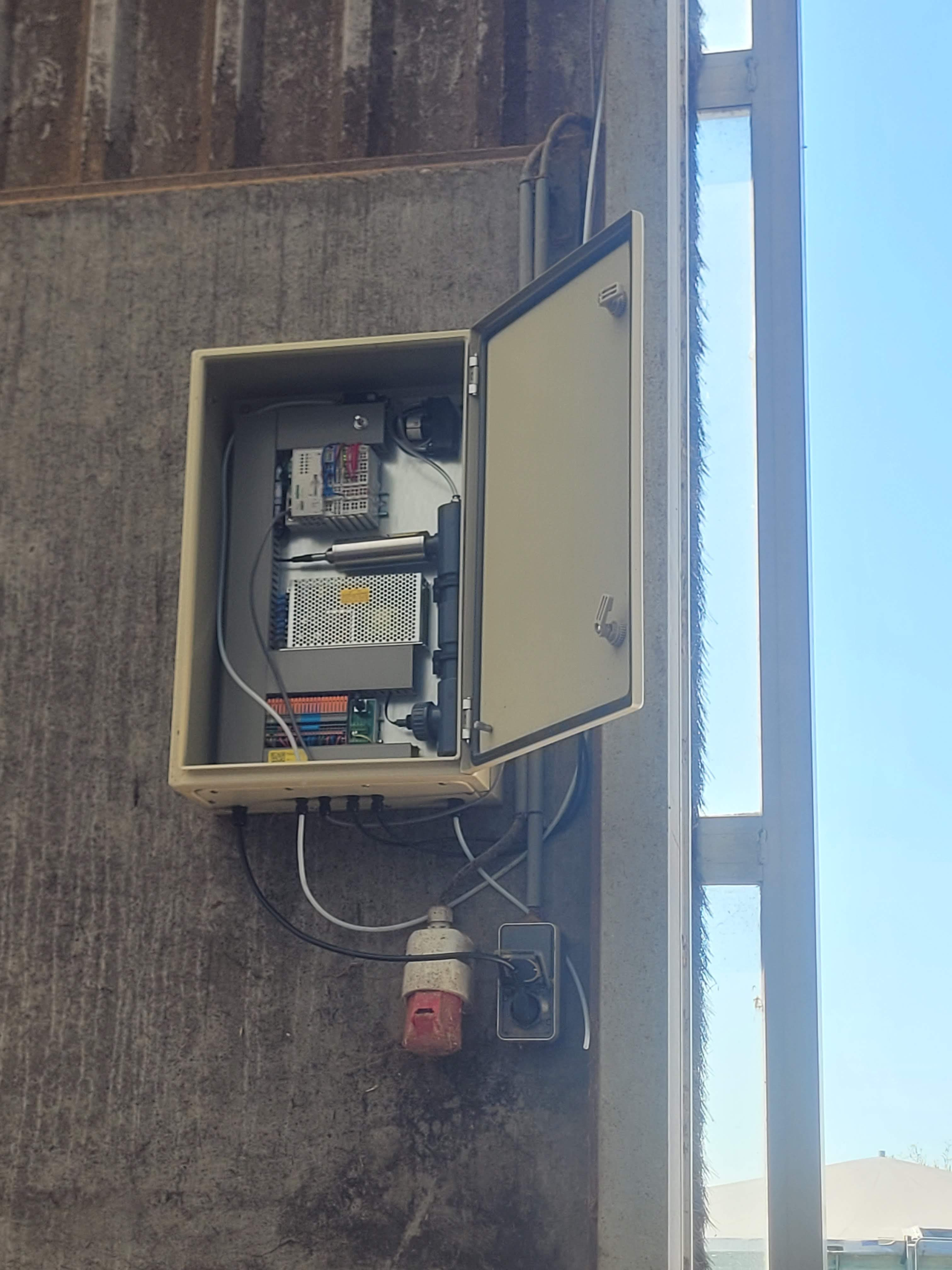

Dit project omvatte de ontwikkeling van vijf complete besturingskasten voor een installatie die ammoniak en CO2 waarden van de luchtinlaat kan meten. De lucht wordt via een pomp door een meetbuis geleid waarin de sensoren zijn geplaatst. Het gehele systeem wordt aangestuurd door een WAGO PLC, waarvoor ik het volledige programma heb geschreven.

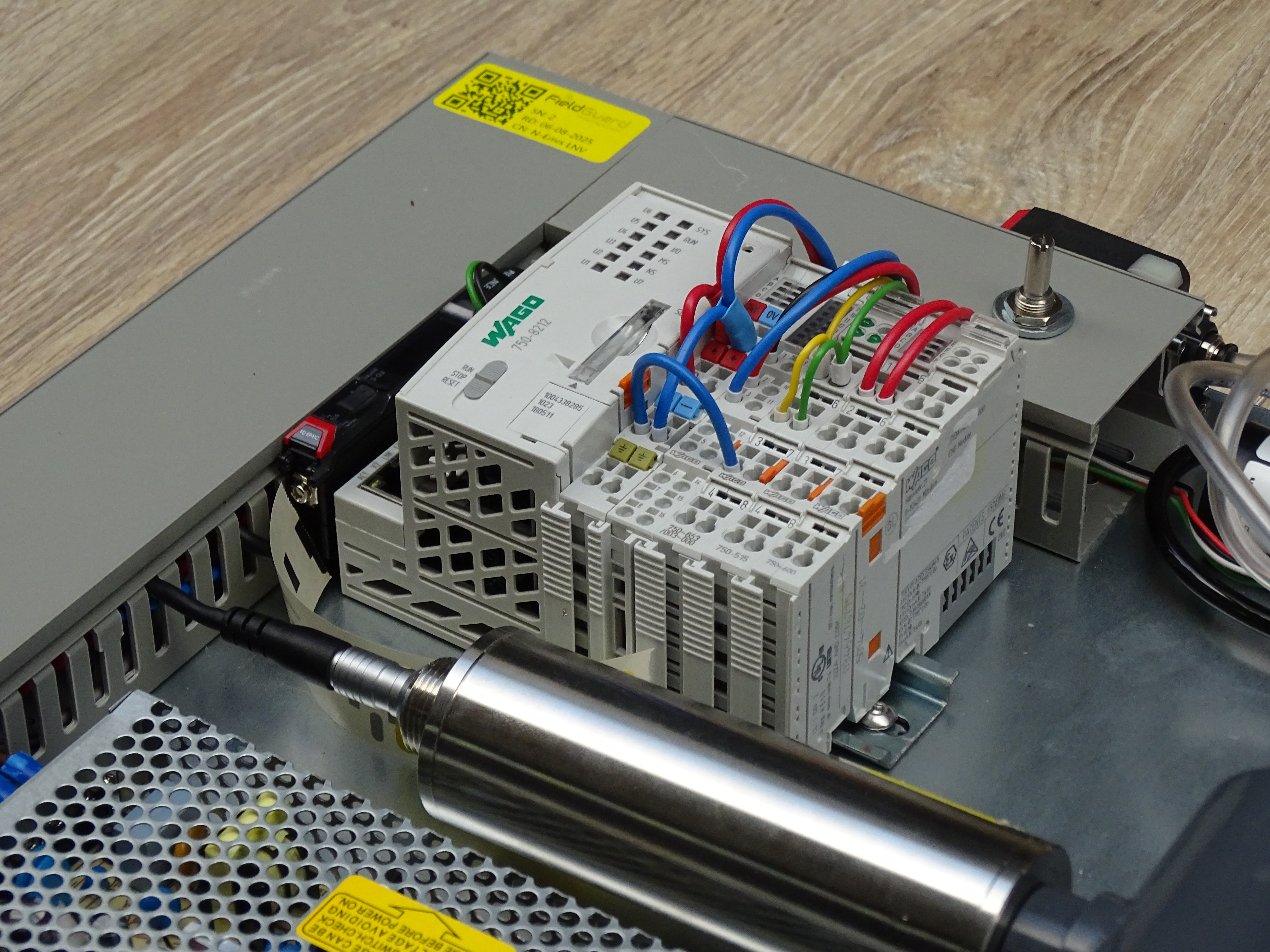

De PLC programmering in CODESYS omvatte het opzetten van communicatie tussen PLC en sensoren, het verwerken van meetwaarden, en het creëren van een besturingspaneel in de vorm van een webvisualisatie. De geïntegreerde sensoren bestaan uit een debietmeter, CO2 sensor en ammoniaksensor. Het ontwerpproces omvatte ook de ontwikkeling van een custom PCB voor communicatiedoeleinden.

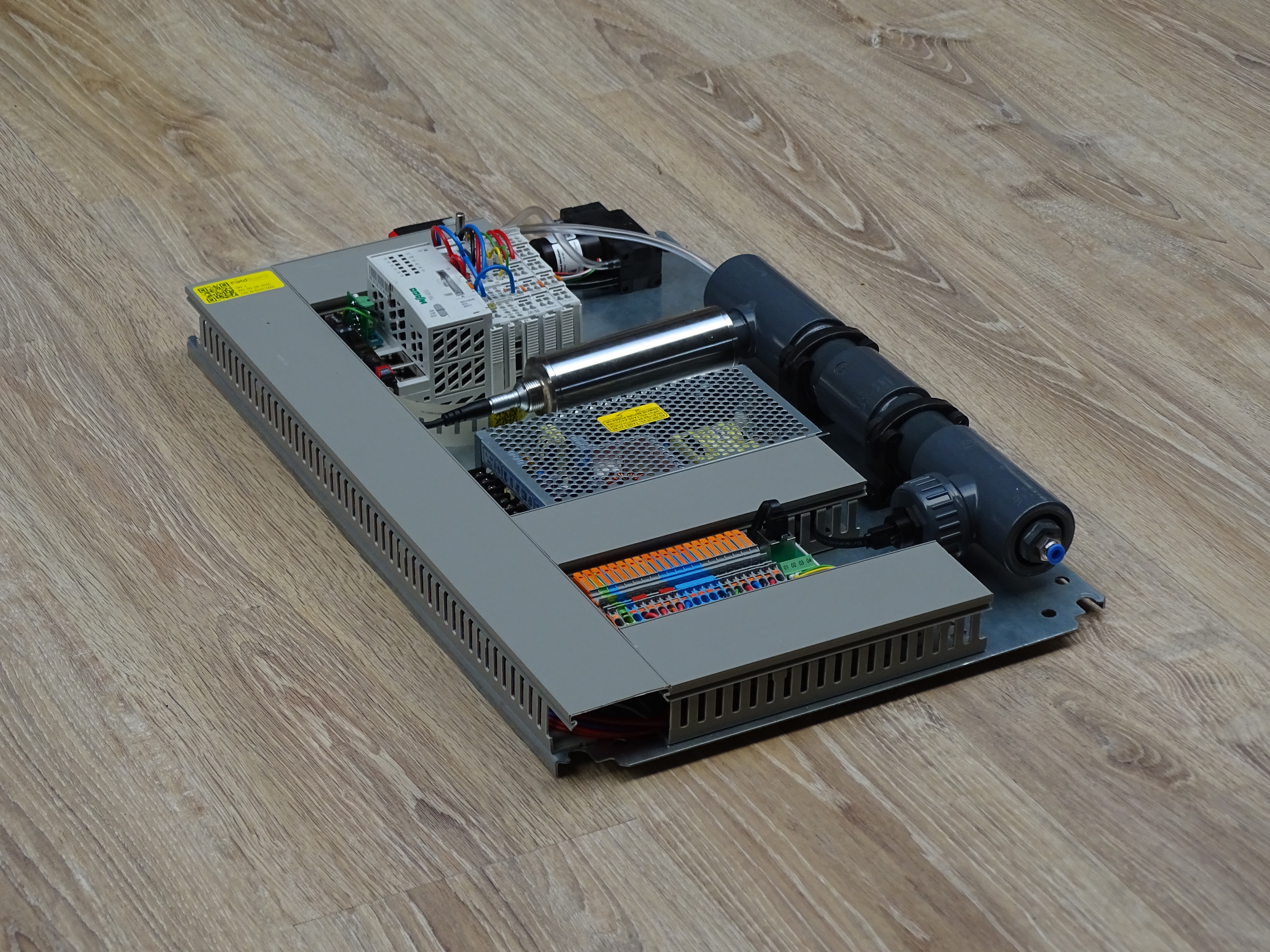

Ik heb het volledige project van A tot Z uitgevoerd: van de assemblage van de meetbuis tot de mechanische plaatsing van kabelgoten en DIN rails, het monteren van de diverse componenten, het doorlussen van alle bedrading via de klemmenstrook, het schrijven van de PLC software, en het testen en valideren van het gehele systeem. Dit project toont mijn expertise in embedded systemen, PLC programmering, en industriële automatisering.
