Plantsappers 3D Productietekeningen

Het Plantsappers 3D Productietekeningen project omvatte de uitgebreide werktuigbouwkundige engineering en detaillering van een wetenschappelijk extractiegereedschap. Ontwikkeld in SolidWorks, was het eindresultaat een compleet productiepakket met elk noodzakelijk technisch detail voor directe productie door draai- en freesspecialisten.

Elk component is met extreme precisie gemodelleerd, inclusief complexe samenstellingen, pas- toleranties en materiaalspecificaties. De tekeningenset bevat duidelijke ballonverwijzingen, stuklijsten (BOM), oppervlakteafwerking-eisen en montage-instructies, zodat de overgang van digitaal model naar fysiek product naadloos en foutloos verloopt.

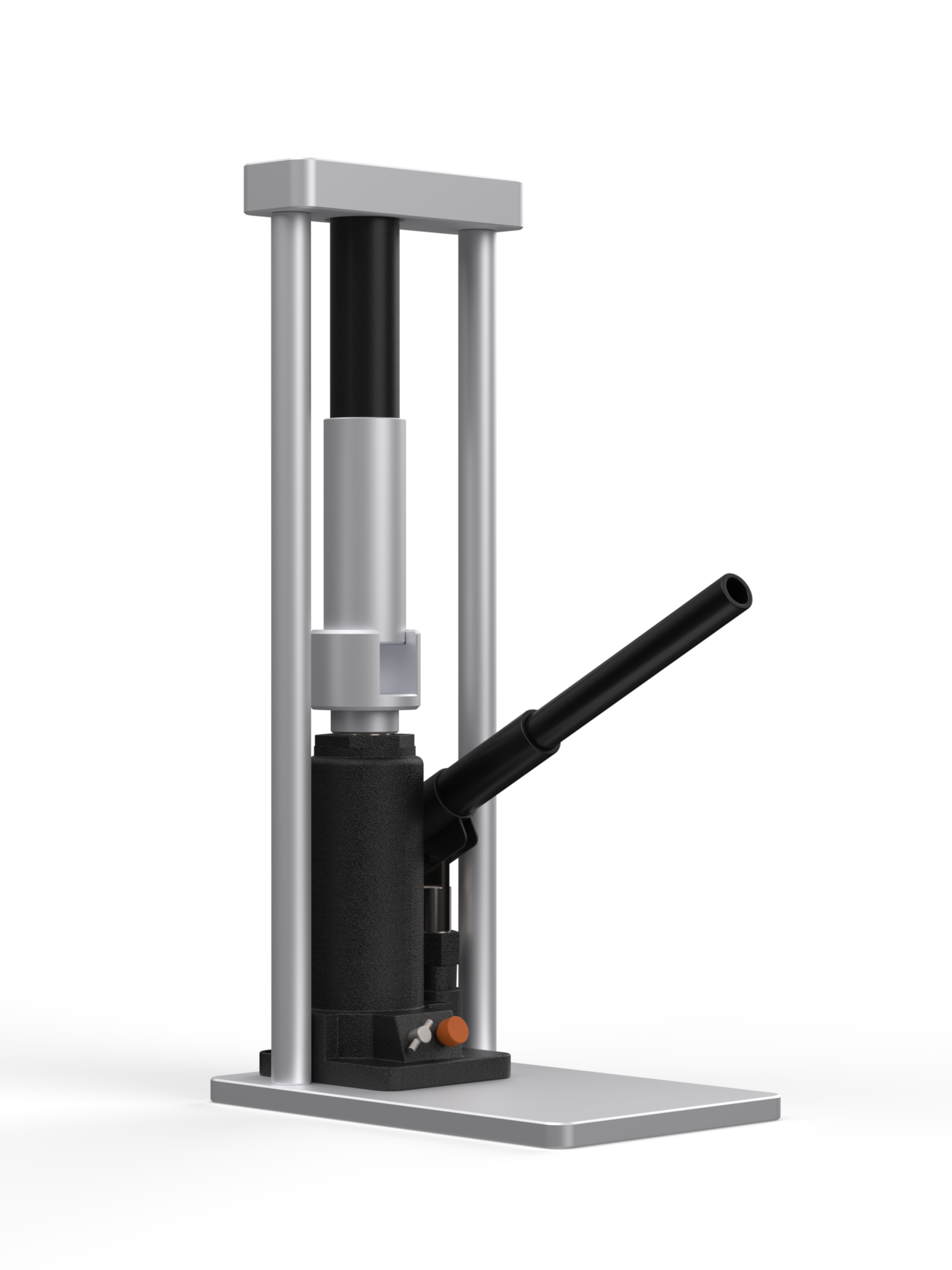

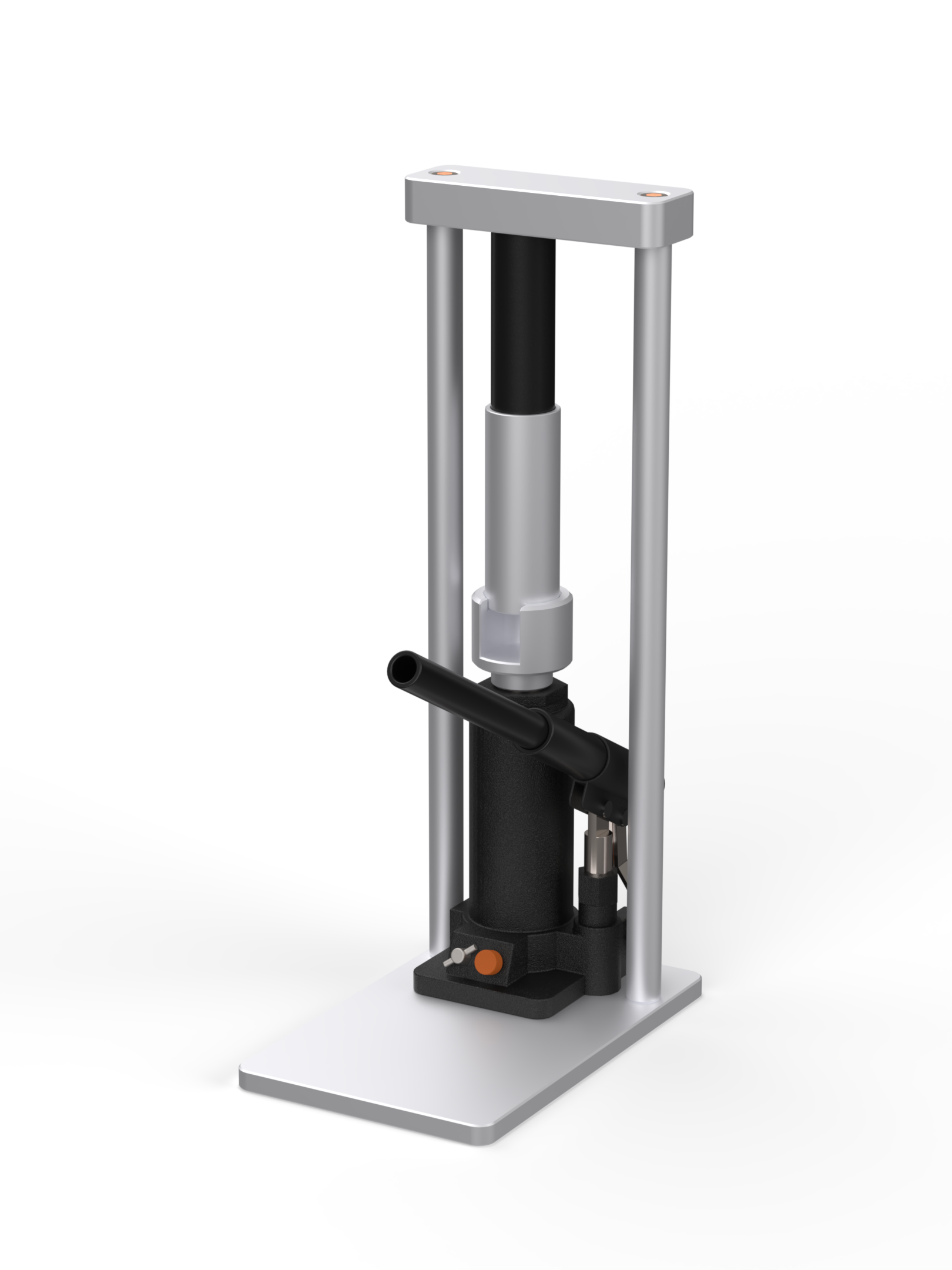

Naast de technische data heb ik hoogwaardige renders geproduceerd om de ergonomie en esthetiek van de uiteindelijke samenstelling te visualiseren. Dit project toont het vermogen van IMeTech om productierijpe documentatie te leveren die voldoet aan de strenge normen van wetenschappelijke en industriële engineering.
